win32 进程创建_句柄表

在之前的学习中，我们了解到了，程序、镜像(ImageBuffer)、进程。那么这三个有什么区别呢？

通俗来讲程序就是写好的.exe但是还没有运行，死的一个东西；镜像是将程序按照PE格式拉伸贴到4GB空间中的东西，而进程就是这个镜像跑起来后的东西。当eip”给到”这个ImageBufffer时这个就运行起来了

父进程创建子进程，父进程挂了子进程不会挂

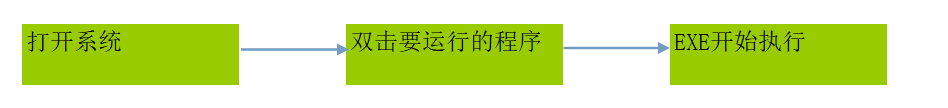

一、进程创建的过程

image-20240916164833028

步骤一：

当系统启动后，会创建一个进程：Explorer.exe 也就是桌面进程。

步骤二：

当用户双击某一个exe时，Explorer 进程使用CreateProcess函数创建被双击的exe，也就是说：我们在桌面上双击创建的进程都是Explorer进程的子进程。

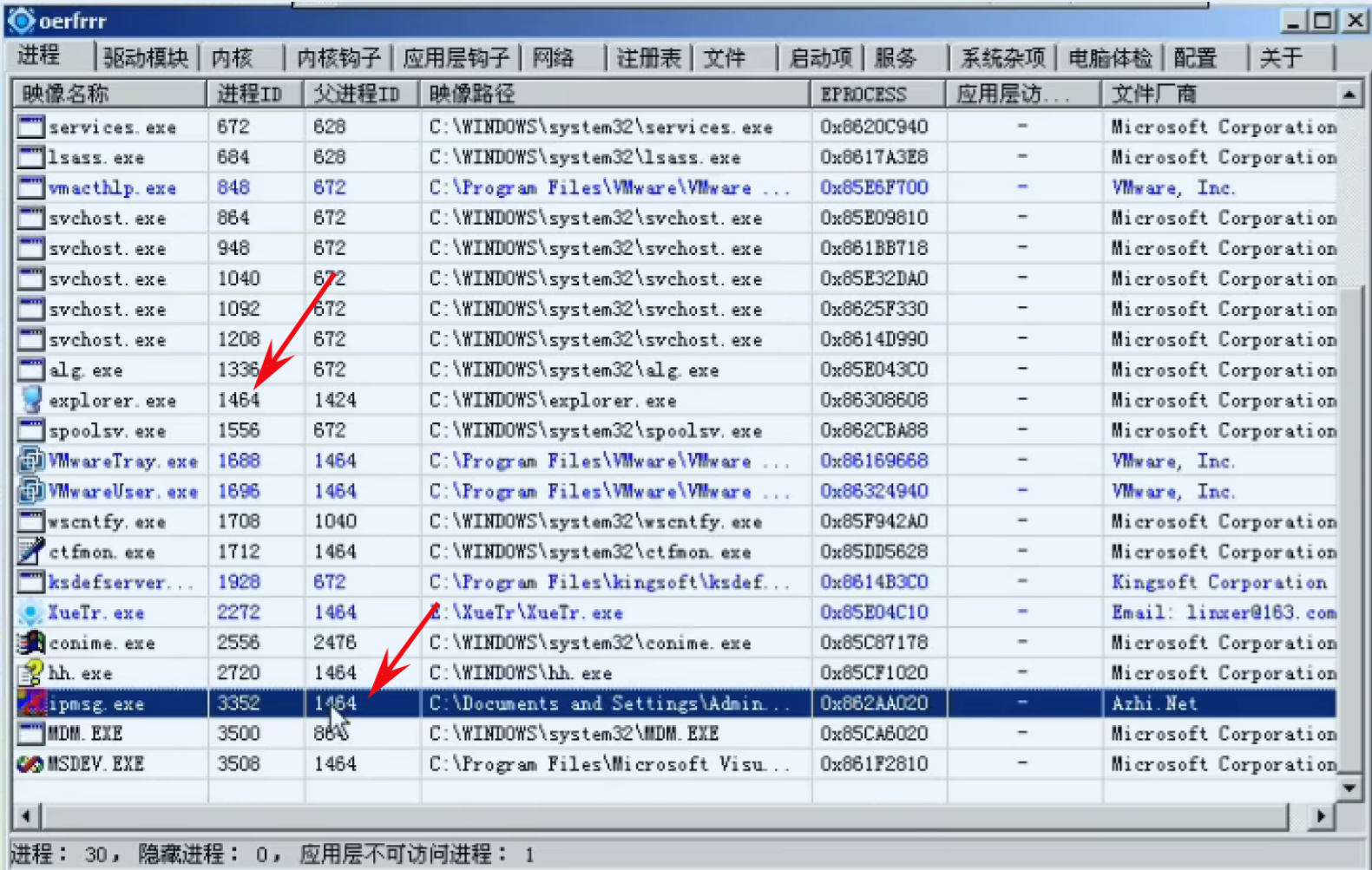

我们可以通过XueTr.exe ，查看那些进程是由Explorer创建的。

image-20240916173018779

二、CreateProcess函数做了什么

1
2
3
4
5
6
7
8
9
10
11
12
BOOL CreateProcess(
    LPCTSTR lpApplicationName,                 // name of executable module
    LPTSTR lpCommandLine,                      // command line string
    LPSECURITY_ATTRIBUTES lpProcessAttributes, // SD
    LPSECURITY_ATTRIBUTES lpThreadAttributes,  // SD
    BOOL bInheritHandles,                      // handle inheritance option
    DWORD dwCreationFlags,                     // creation flags
    LPVOID lpEnvironment,                      // new environment block
    LPCTSTR lpCurrentDirectory,                // current directory name
    LPSTARTUPINFO lpStartupInfo,               // startup information
    LPPROCESS_INFORMATION lpProcessInformation // process information
);

参数说明

现在先主要了解几个，其他的等用到再了解：

  1. lpApplicationName : 要执行的程序的名称，字符串可以指定要执行的模块的完整路径和文件名，也可以指定部分名称。如果只有程序名称没有路径，则系统会按照以下顺序解释：
1
2
3
4
c:\program.exe
c：\program files\sub.exe
c：\program files\sub dir\program.exe
c：\program files\sub dir\program name.exe

  1. [in, out, optional] lpCommandLine : 要执行的命令行

  2. [in] bInheritHandles : 如果这个参数为TRUE，句柄表可继承的句柄都会被由这个进程创建的进程继承。如：A进程句柄表中的存在0x1句柄，并且这个句柄可以被继承，如果A进程通过CreateProcess创建出进程B则进程B，就能继承这个0x1

  3. [in] lpStartupInfo : 指向STARTUPINFO或STARTUPINFOEX结构的指针，当不使用时，必须用CloseHandle关闭他们。

  4. [out] lpProcessInformation : 指向接收有关新进程的标识信息的 PROCESS_INFORMATION 结构的指针。

1、创建内核对象

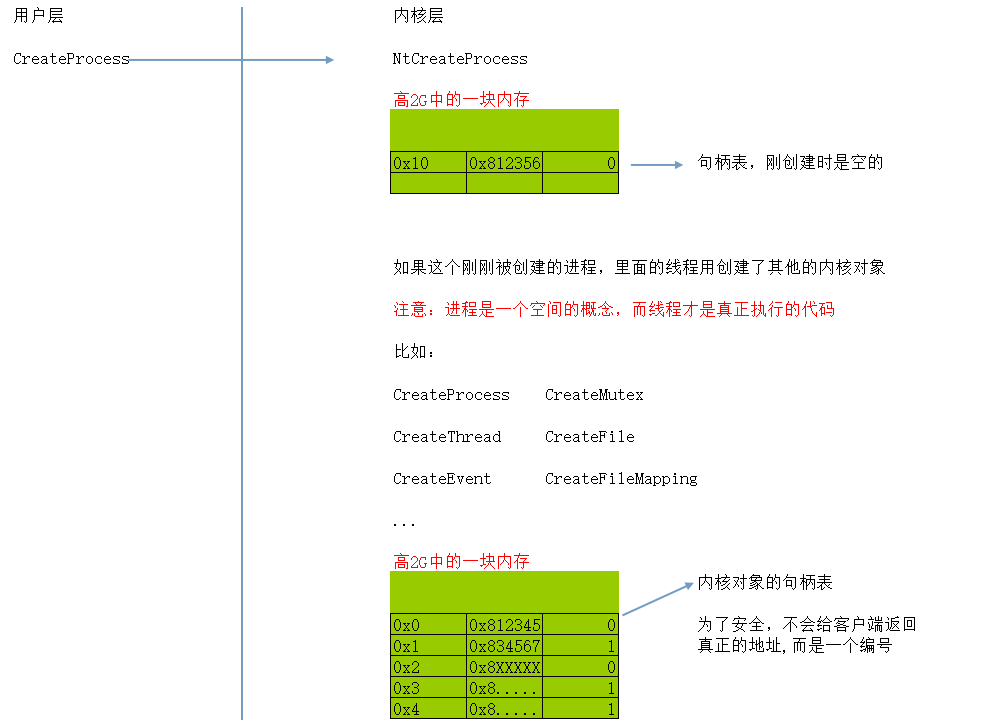

image-20240916173423991

当CreateProcess后，就会创建这个句柄表，但是这个表刚刚创建的时候是空的。得做Create内核对象时计数器++，然后往表里面写东西。

句柄表：第一列就是句柄，也就是我们常用的hThread之类的，相当与是内核对象的编号；第二列是内核对象的真正地址，第三列表示能不能被继承

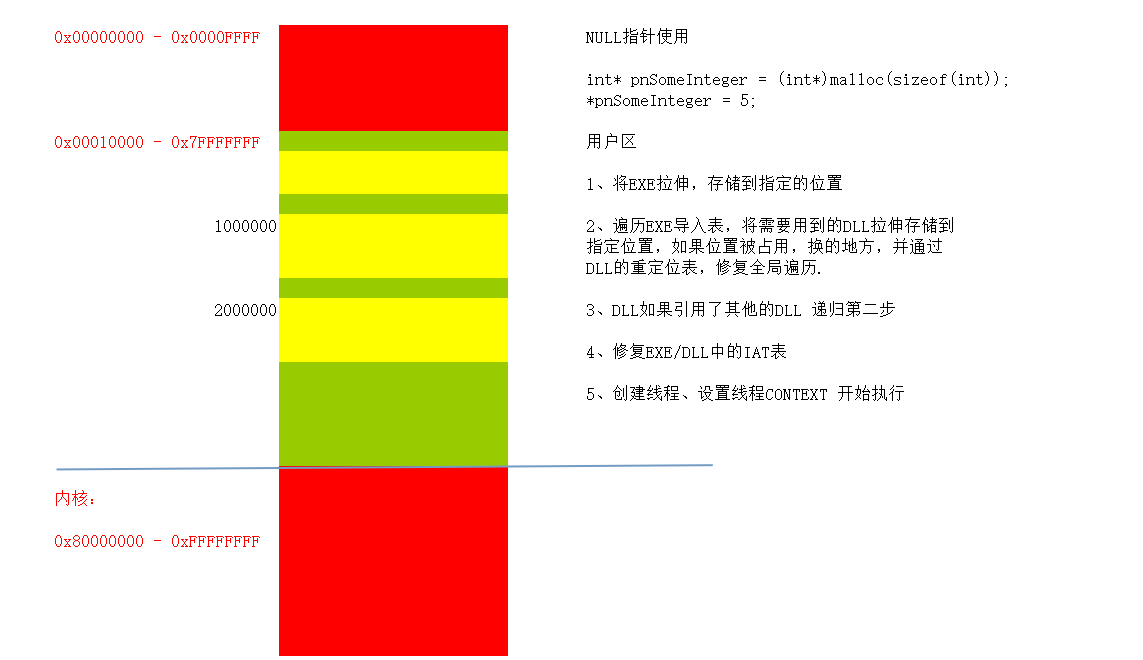

2、分配4GB的虚拟内存空间(Windows 32位)

image-20240916173854180

创建线程的过程：

  1. 将exe拉伸，存储到指定位置
  2. 遍历exe导入表，将需要用到的dll拉伸存储到指定位置，如果位置被占用，换地方，并通过DLL的重定位表，修复全局
  3. DLL如果引用了其他DLL，递归第二步
  4. 修复exe/dll中的IAT表
  5. 创建线程、设置线程CONTEXT开始执行

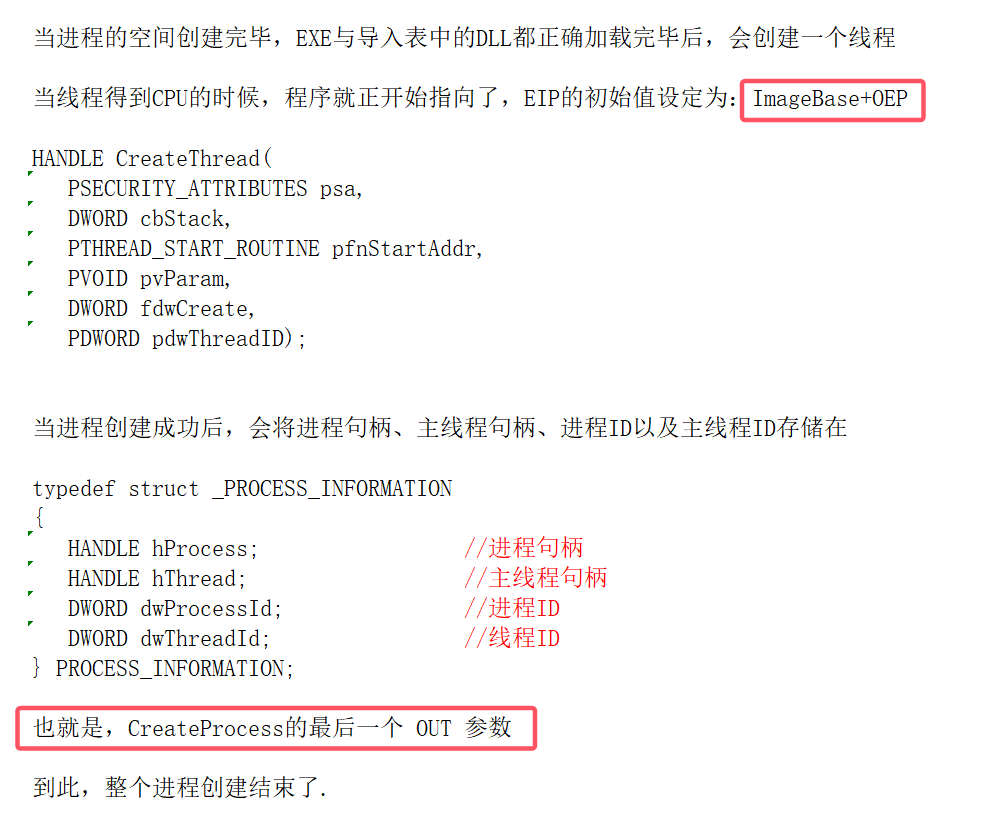

3、创建进程的主线程

image-20240916174230289

三、创建进程(示例代码)

代码一：

通过名字创建，也就是CreateProcess第一个参数：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
VOID TestCreateProcessByAPPName()
{
	STARTUPINFO si = {0};
    	PROCESS_INFORMATION pi;

	si.cb = sizeof(si);

	TCHAR szApplicationName[] =TEXT(文件路径);			// 这里是程序的绝对地址

	BOOL res = CreateProcess(
		szApplicationName,
		NULL,
		NULL,
		NULL,
		FALSE,
		CREATE_NEW_CONSOLE,
		NULL,
		NULL, &si, &pi);

}

image-20240916175237084

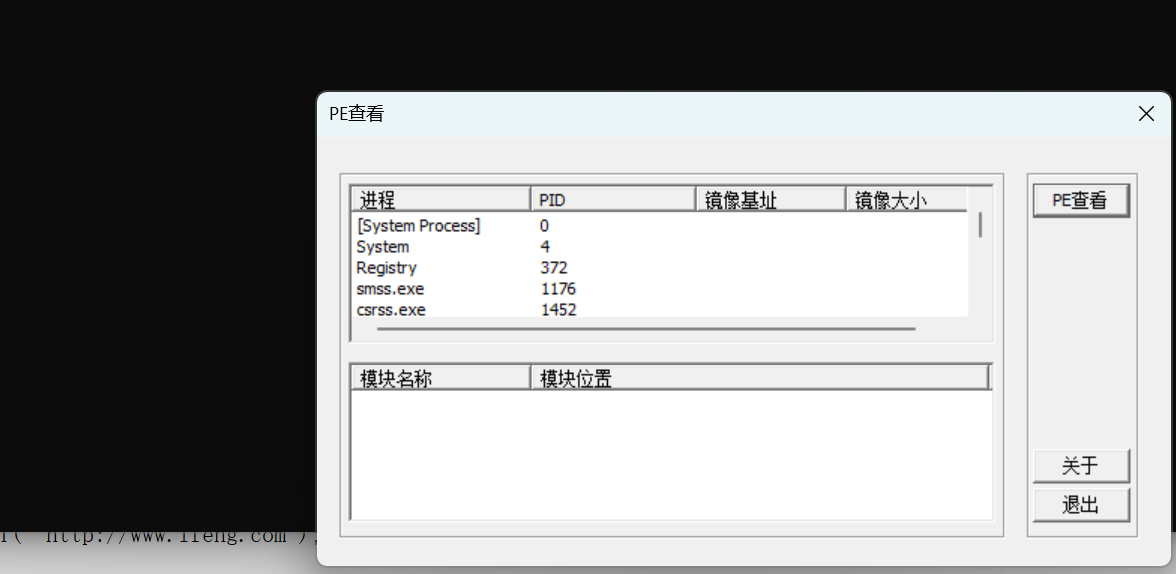

执行后直接打开了pe查看器

代码二：

通过命令行打开（参数二）：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
VOID TestCreateProcessByCmdline()
{
	STARTUPINFO si = {0};
    	PROCESS_INFORMATION pi;

	si.cb = sizeof(si);

	TCHAR szCmdline[] =TEXT("c://program files//internet explorer//iexplore.exe http://www.ifeng.com");		// 程序路径 如果是浏览器还可以空格后面加网址

	BOOL res = CreateProcess(
		NULL,
		szCmdline,
		NULL,
		NULL,
		FALSE,
		CREATE_NEW_CONSOLE,
		NULL,
		NULL, &si, &pi);
}

代码三：

两个参数一起：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
VOID TestCreateProcess()
{
	STARTUPINFO si = {0};
    	PROCESS_INFORMATION pi;

	si.cb = sizeof(si);

	TCHAR szCmdline[] =TEXT(" http://www.ifeng.com");

	BOOL res = CreateProcess(
		TEXT("c://program files//internet explorer//iexplore.exe"),
		szCmdline,
		NULL,
		NULL,
		FALSE,
		CREATE_NEW_CONSOLE,
		NULL,
		NULL, &si, &pi);
}

接下来看看最后两个结构体是什么东西：

STARTUPINFO：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
typedef struct _STARTUPINFO
{
   DWORD cb;
   PSTR lpReserved;
   PSTR lpDesktop;
   PSTR lpTitle;
   DWORD dwX;
   DWORD dwY;
   DWORD dwXSize;
   DWORD dwYSize;
   DWORD dwXCountChars;
   DWORD dwYCountChars;
   DWORD dwFillAttribute;
   DWORD dwFlags;
   WORD wShowWindow;
   WORD cbReserved2;
   PBYTE lpReserved2;
   HANDLE hStdInput;
   HANDLE hStdOutput;
   HANDLE hStdError;
} STARTUPINFO, *LPSTARTUPINFO;

这个结构体是用来设定要创建的应用程序的属性，比如可以指定新创建的控制台程序的标题等待。一般情况下 只用给第一个成员赋值就可以了。

1
si.cb = sizeof(si);
PROCESS_INFORMATION:

也就是最后一个参数的结构体

1
2
3
4
5
6
7
8
typedef struct _PROCESS_INFORMATION
{
   HANDLE hProcess;					//进程句柄
   HANDLE hThread;					//主线程句柄
   DWORD dwProcessId;				//进程ID
   DWORD dwThreadId;				//线程ID
} PROCESS_INFORMATION;

在CreateProcess函数参数说明中，这个参数前面有一个[out]的东西，说明这个是CreateProcess函数输出的详细。这个结构是用来存放 进程和主线程的句柄和ID的，我们可以用以下代码来查看:

1
2
printf("dwProcessId: %x dwThreadId: %x\nhProcess: %x hThread: %x\n", pi.dwProcessId, pi.dwThreadId, pi.hProcess, pi.hThread);

输出：

image-20240916180342294

关于句柄和ID

  1. 都是系统分配的一个编号，句柄是客户程序使用，ID主要是系统调度时使用
  2. 调用CloseHandle关闭进程或者线程句柄的时候，只是让内核计数器减少一，并不是终止进程或者线程。进程猴子线程将继续运行，直到它自己终止运行
  3. 在进程执行过程中，进程Id与线程id 是不可能相同的。但是不要通过进程或者线程ID来操作进程或者线程，因为当进程关闭或意外中断再打开后id就不是原来的ID了，因为系统会把这个ID给了其他进程或者线程

四、进程终止

进程终止的三种方式：

1
2
3
VOID ExitProcess(UINT fuExitCode)								// 进程会自己调用
BOOL TerminateProcess(HANDLE hProcess, UINT fuExitCode);		// 终止其他进程
ExitThread														// 终止所有线程，系统就会把进程杀掉

获取进程的退出码：

1
BOOL GetExitCodeProcess(HANDLE hProcess, PDWORD pdwExitCode);

进程终止时相关操作：

  1. 进程中剩余的所有线程全部停止运行
  2. 进程指定的所有用户对象均被释放，所有内核对象均被关闭
  3. 进程内核对象的状态变成收到通知的状态
  4. 进程内核对象的使用计数递减1

五、句柄的继承

让不同进程间拥有相同的内核对象

首先先了解一下需要用到的知识

1、命令行参数的使用

1
2
3
4
5
6
7
char szBuffer[256] = {0};
memcpy(szBuffer,argv[1],8);
DWORD dwHandle = 0;
sscanf(szBuffer,"%x",&dwHandle);
printf("%s\n",argv[0]);
printf("%x\n",dwHandle);
getchar();

2、 句柄的继承

我们可以通过创建一个事件内核对象来验证这个句柄的继承：

进程A中的代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
VOID TestExtendHandle()
{
	CHAR szBuffer[256] = { 0 };
	memset(szBuffer, 0, 256);
	CHAR szHandle[8] = { 0 };

	// 若要成功创建能继承的句柄，父进程必须指定一个SECURITY_ATTRIBUTES并对它进行初始化
	// 三个成员的意义：大小、默认安全属性、是否可以继承
	SECURITY_ATTRIBUTES sa;
	sa.nLength = sizeof(sa);
	sa.lpSecurityDescriptor = NULL;
	sa.bInheritHandle = TRUE;

	// 创建一个可以被继承的内核对象
	HANDLE g_hEvent = CreateEvent(&sa, TRUE, FALSE, NULL);

	// 组织命令行参数
	sprintf_s(szHandle, 8, "%d", g_hEvent);
	sprintf_s(szBuffer, 256, "C:\\Users\\lys05\\Desktop\\test3.exe %s", szHandle);

	// 定义创建进程需要用到的结构体
	STARTUPINFOA si = { 0 };
	si.cb = sizeof(si);

	PROCESS_INFORMATION pi;

	//	创建子进程
	BOOL ret = CreateProcessA(
		NULL,
		szBuffer,
		NULL,
		NULL,
		TRUE,
		CREATE_NEW_CONSOLE,
		NULL,
		NULL,
		&si, &pi
	);

	// 设置事件为已通知
	SetEvent(g_hEvent);

	// 关闭句柄 内核对象是否会被销毁？
	CloseHandle(g_hEvent);
}

进程B中的代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
int main(int argc,char* argv[])
{

	CHAR szBuffer[256] = { 0 };
	memcpy(szBuffer, argv[1],8);
	DWORD dwHandle = 0;
	sscanf_s(szBuffer, "%d", &dwHandle);
	printf_s("%s\n", argv[0]);
	printf_s("%d\n", dwHandle);

	HANDLE g_hEvent = (HANDLE)dwHandle;
	printf_s(".....开始等待\n");
	WaitForSingleObject(g_hEvent, INFINITE);
	DWORD dwCode = GetLastError();
	printf_s("%d\n", dwCode);
	printf_s("等到消息.....\n");
	getchar();
}

思路就是进程A创建出一个可继承的事件，然后进程A创建出进程B，并且让进程B继承进程A的句柄表，此时B的句柄表中就就有A创建的事件的句柄，A创建B时又是通过命令行传参，此时B就可以通过参数获得事件的句柄，然后存到g_hEvent当中，接下来就是等待线程A将事件设置成已通知了。然后B就可以进行往下执行了

image-20240916224020671

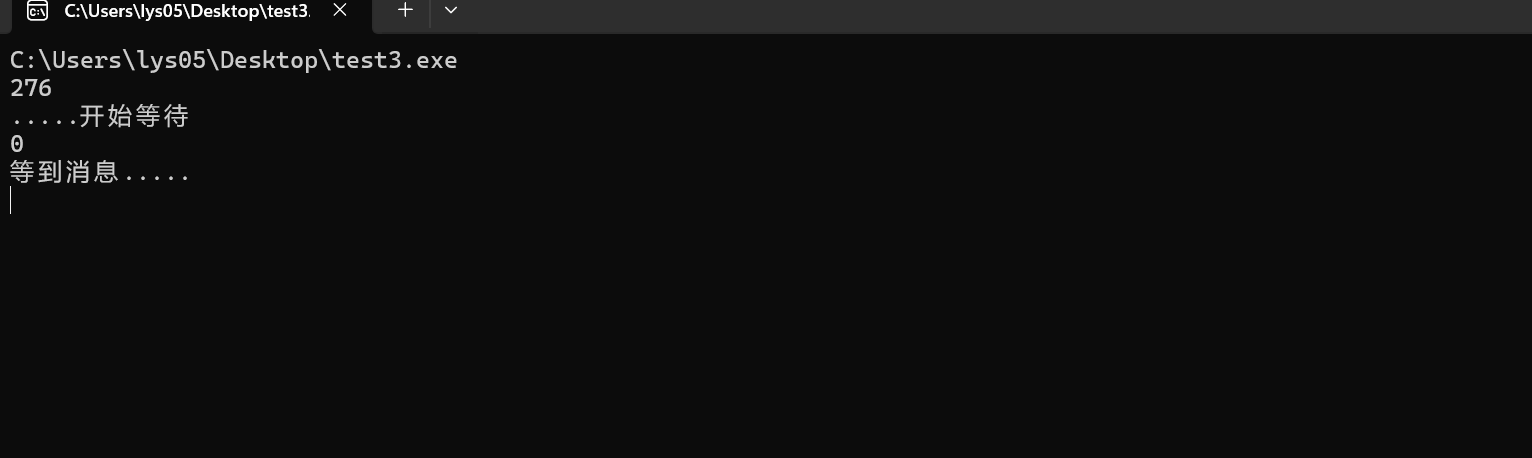

可以看到已经输出了等待到消息，可以说明进程B继承了A的句柄表

注意： 这里参数传递有个坑，当我们要用sscanf将g_hEvent传到szBuffer中，里面如果用”%d”，则线程B中获取sprintf中的占位符也要用”%d”

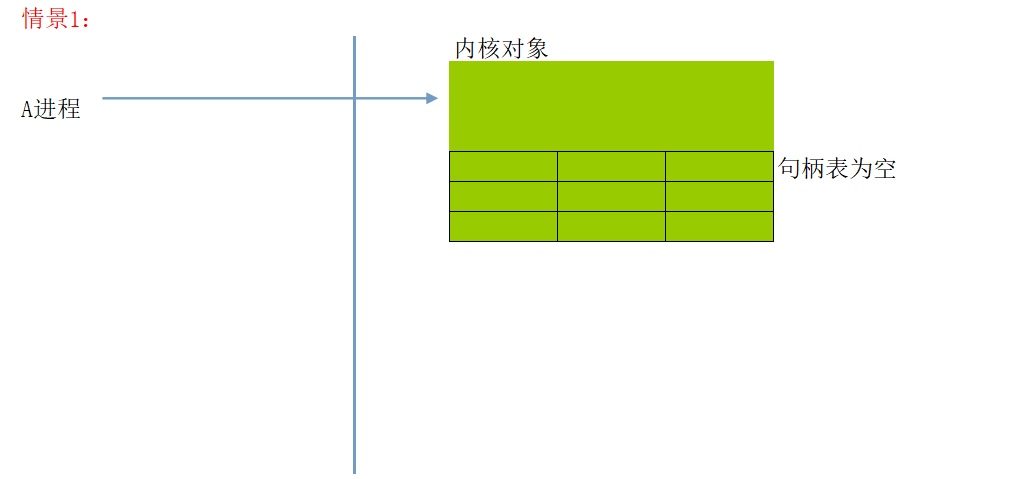

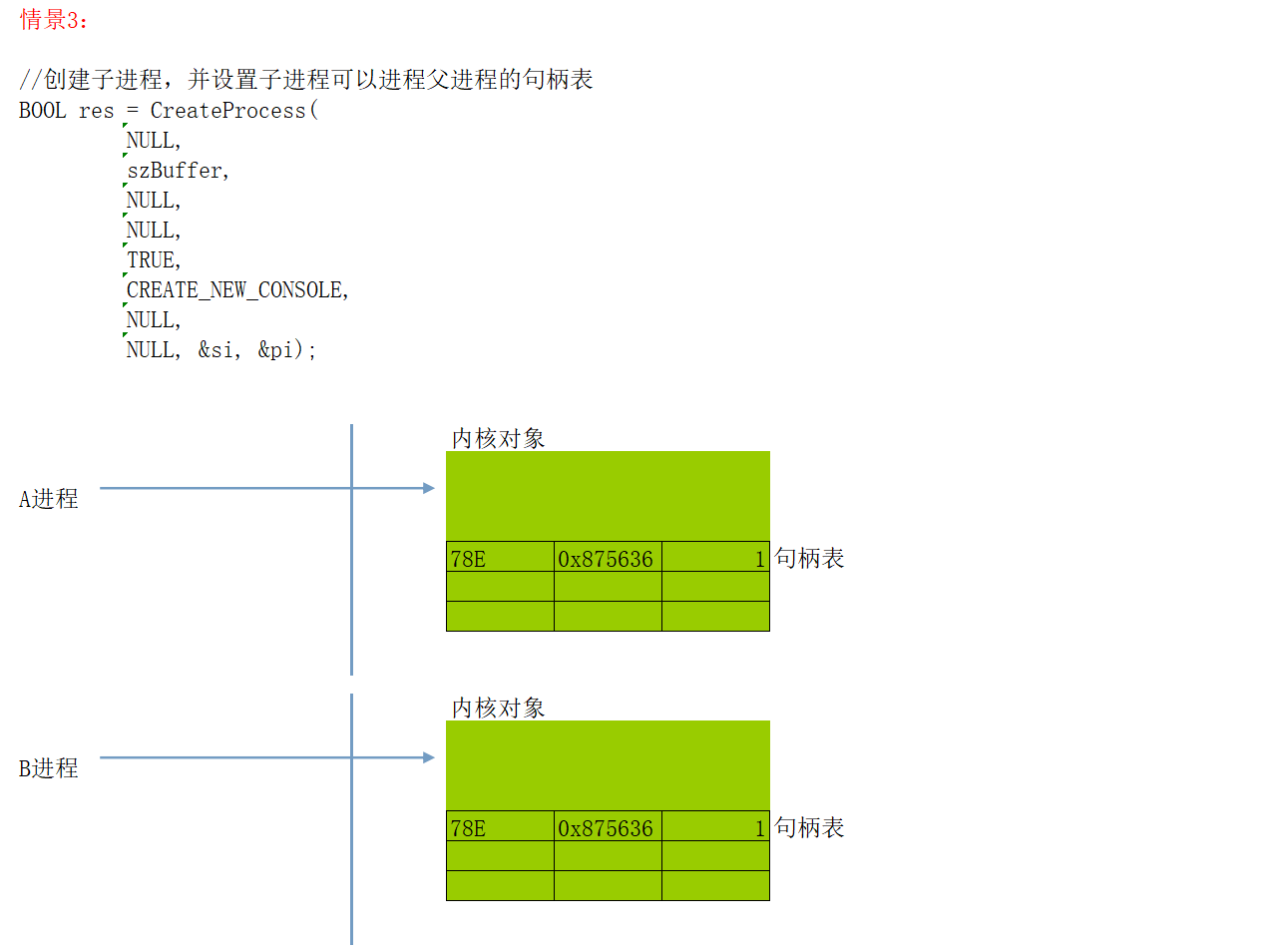

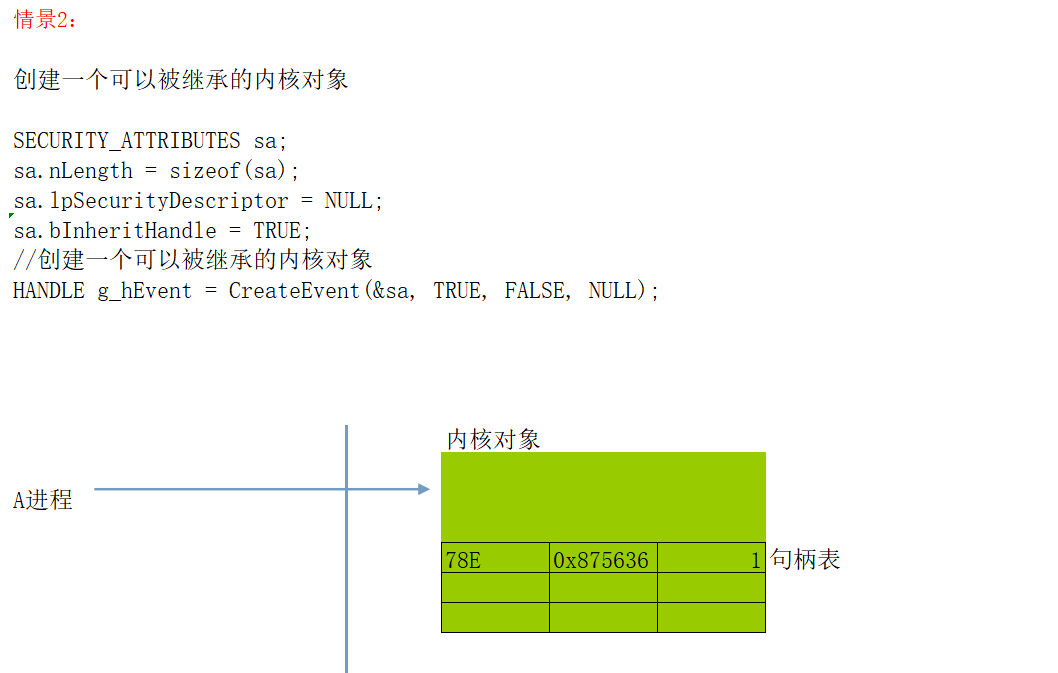

形象化：

image-20240916224324742

image-20240916224335478

image-20240916224345497
